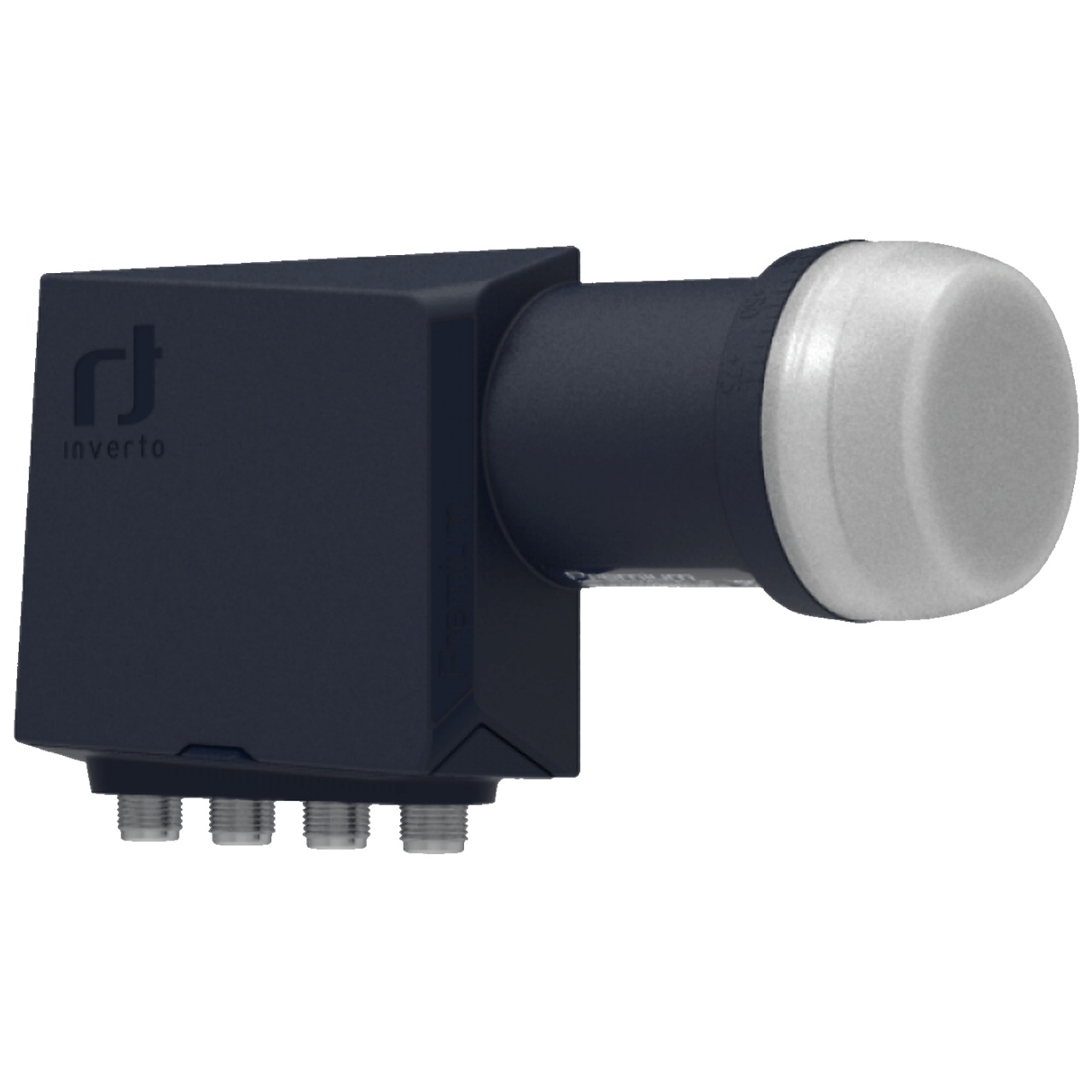

Inverto LNB Quad, šum 0,2dB, Premium, DVB-S2 (HD - UHD) - IDLP-QDL413-PREMU-OPN

Opis

Specijalno dizajniran i odabran da odgovori na zahteve globalnog DTH tržišta za konkurentnim i 4G/LTE zaštićenim rešenjem, ovaj LNB pruža optimizovane mogućnosti prijema koristeći najnoviju tehnologiju čipova i talasovodnu konstrukciju za prijem satelitskog signala. Omogućava prijem satelitske televizije i radija sa jednog satelita i njihovu distribuciju ka četiri prijemnika sa jednim tjunerom (ili dva PVR uređaja sa dvostrukim tjunerima). LNB podržava HD i UHD prenose, pruža jedinstvene RF performanse, veoma nisku potrošnju energije i, što je najvažnije, konstruisan je da ublaži smetnje od 4G/LTE prenosa.
Proizveden po najvišim industrijskim standardima kvaliteta i projektovan da zadovolji stroge specifikacije, ovaj LNB predstavlja idealno rešenje za zahtevne korisnike DTH operatera i za prijem satelitskog signala širom sveta.
Glavne karakteristike:
Niski fazni šum, usklađen sa DVB-S2 (HD i UHD) standardima
Veoma nizak šum (Noise Figure)
Niska potrošnja energije
Visoka izolacija ukrštenih polarizacija
Visoka frekvencijska stabilnost
Tehničke specifikacije:
Opseg ulaznih frekvencija niskog opsega: 10,7 GHz ~ 11,7 GHz
Opseg izlaznih frekvencija niskog opsega: 950 MHz ~ 1950 MHz
LO frekvencija niskog opsega: 9,75 GHz
Opseg ulaznih frekvencija visokog opsega: 11,7 GHz ~ 12,75 GHz
Opseg izlaznih frekvencija visokog opsega: 1100 MHz ~ 2150 MHz
LO frekvencija visokog opsega: 10,6 GHz
Šum (Noise Figure): 0,2 dB tipično (0,7 dB maksimalno)
Drift LO frekvencije: ±2,0 MHz maksimalno
Početna tačnost LO frekvencije: ±500 kHz maksimalno
Fazni šum LO @ 1 kHz: -70 dBc/Hz
Fazni šum LO @ 10 kHz:-80 dBc/Hz
Fazni šum LO @ 100 kHz:-90 dBc/Hz
Fazni šum LO @ 1 MHz: -100 dBc/Hz
Konverzioni dobitak: 57 dB ~ 67 dB
Ripl dobitka (u opsegu od 26 MHz): 1 dB maksimalno (vrh-vrh)
Varijacija dobitka (u celom opsegu): 4 dB maksimalno (vrh-vrh)
Odbijanje slike: 40 dB minimalno
3. red intermodulacija - ICP3: +10 dBm minimalno
Tačka kompresije od 1 dB (na izlazu): 0 dBm minimalno
Izolacija ukrštenih polarizacija: 22 dB minimalno
Kontrolni signal Ca (V): 10,0 V ~ 14,0 V
Kontrolni signal Cb (H): 16,0 V ~ 20,0 V
Kontrolni signal Cc (prebacivanje opsega): 22 kHz ± 4 kHz
VSWR izlaz: 2,0 : 1 maksimalno
Nivo spuriusa u opsegu: -65 dBm maksimalno
Potrošnja struje: 200 mA maksimalno (10 VDC ~ 20 VDC)
Radna temperatura: -30 °C ~ +60 °C
Izlazna impedansa: 75 Ω (F-type)
Tip konektora: F-Tip (ženski)
Težina: 177 g
Logističke informacije:
Dimenzije pakovanja (Š x D x V): 14,6 cm x 8,3 cm x 5,6 cm
Težina pakovanja: 212 g
Količina po kutiji: 50 komada
Dimenzije kutije (Š x D x V): 43,5 cm x 31,0 cm x 30,5 cm Boja: Crna Brand: Inverto
